Jak zrobić stół nożycowy? Poradnik krok po kroku

Stół nożycowy to urządzenie przenoszące obciążenie, dlatego jego budowa wymaga czegoś więcej niż zespawania dwóch ramion w kształt litery X. O bezpieczeństwie decydują sztywność ramy, właściwie dobrane profile, współosiowe punkty obrotu, jakość spoin oraz zabezpieczenie przed niekontrolowanym opadnięciem platformy.

Jak działa stół nożycowy?

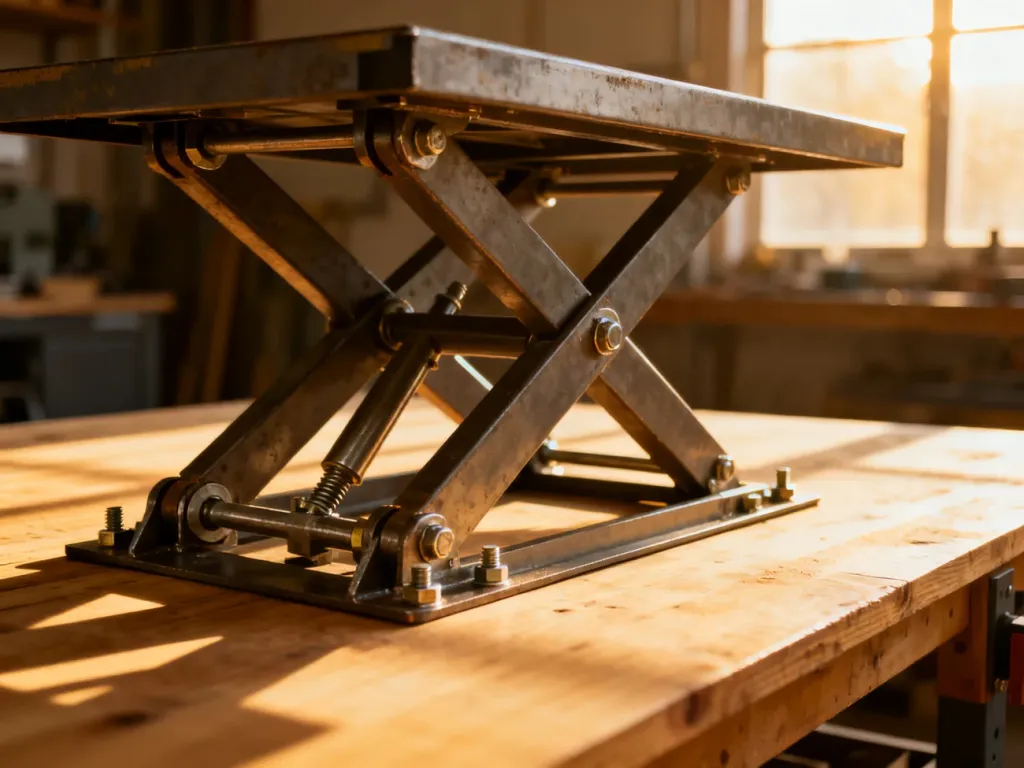

Mechanizm nożycowy składa się z dwóch lub większej liczby ramion połączonych w układ przypominający literę X. Jedne końce ramion obracają się wokół stałych osi, a pozostałe przesuwają się w prowadnicach albo współpracują z rolkami. Gdy napęd zmienia kąt rozwarcia ramion, górna platforma przemieszcza się pionowo.

Największa siła jest potrzebna zwykle przy niskim położeniu stołu, gdy ramiona są niemal złożone. Wtedy napęd musi pokonać nie tylko ciężar platformy i ładunku, lecz także opory w sworzniach, prowadnicach oraz ewentualne nierównomierne obciążenie. Im bardziej pionowo ustawiają się ramiona, tym mniejszy jest wymagany skok napędu, ale zmieniają się warunki stabilności i prowadzenia.

Nie traktuj więc wymiarów ramion jako przypadkowych. Wysokość robocza, długość ramion, zakres ruchu i położenie punktu przyłożenia siły tworzą jeden układ. W przypadku stołu do transportu desek trzeba uwzględnić także możliwość obciążenia punktowego, gdy ciężar spoczywa tylko na części platformy.

Czego potrzebujesz do budowy?

Dokładne przekroje profili i średnice sworzni trzeba dobrać do udźwigu, rozpiętości oraz zakresu podnoszenia. Poniższy zestaw obejmuje podstawowe grupy elementów, ale nie zastępuje projektu obliczeniowego:

• Profile zamknięte lub ceowniki o grubościennych ściankach, wykonane ze stali konstrukcyjnej, na przykład S235 albo S355.
• Blachy na ramę dolną, platformę, wsporniki osi i uchwyty napędu.
• Sworznie o dobranej średnicy, najlepiej wykonane z materiału odpornego na zużycie, z zabezpieczeniem przed wysunięciem.
• Tuleje ślizgowe, podkładki dystansowe, rolki i prowadnice przeznaczone do przenoszenia obciążeń.
• Napęd hydrauliczny albo mechaniczny, dobrany do obciążenia i geometrii układu.
• Spawarka, przyrządy do cięcia i wiercenia oraz narzędzia pomiarowe, w tym poziomnica, kątownik, suwmiarka i przyrządy do kontroli współosiowości.

Nie zastępuj elementów nośnych cienką blachą ani przypadkowym prętem. W stołach podnośnikowych zużycie otworu, ugięcie profilu lub pęknięcie spoiny może doprowadzić do nagłego przechyłu platformy.

Jaki napęd wybrać?

W małym urządzeniu warsztatowym można rozważyć siłownik hydrauliczny albo śrubę trapezową. Wybór zależy od udźwigu, wymaganej prędkości, miejsca na napęd i dostępnego zasilania. Poniższe porównanie pokazuje typowe różnice, nie stanowi natomiast doboru konkretnego modelu.

Hydraulika sprawdza się przy większych siłach i częstej pracy, ale awaria przewodu lub zaworu może spowodować opadanie. Śruba trapezowa daje prostszy układ i dobre pozycjonowanie, jednak jej nakrętka, łożyskowanie oraz element napędzający muszą przenieść pełne obciążenie. Nie zakładaj, że każda śruba trapezowa będzie samohamowna w każdych warunkach.

Jak złożyć stół krok po kroku?

1. Przygotuj ramę dolną i górną – zbuduj obie ramy na płaskim stanowisku, kontrolując przekątne, kąty i równoległość. Rama dolna musi stabilnie przenosić reakcje z prowadnic i napędu, a górna powinna mieć dostateczną sztywność, aby nie skręcała się przy obciążeniu punktowym.
2. Wyznacz geometrię układu – określ wysokość minimalną i maksymalną, długość ramion, położenie osi stałych oraz zakres przesuwu rolek. Sprawdź ruch na rysunku lub prostym modelu, zanim wykonasz wszystkie otwory. Szczególną uwagę zwróć na położenie, w którym ramiona są niemal zamknięte, ponieważ wtedy wymagania wobec napędu są największe.
3. Wykonaj ramiona nożycowe – przytnij profile parami, aby zachować identyczną długość i rozmieszczenie otworów. Otwory pod sworznie wykonuj po ustaleniu baz pomiarowych, a nie przez przykładanie jednego przypadkowego elementu do drugiego. Odchyłka długości lub położenia osi może powodować przekoszenie całego stołu.
4. Wykonaj wsporniki i otwory osi – miejsca mocowania sworzni wzmocnij blachami bocznymi tak, aby nacisk nie koncentrował się na jednej cienkiej ściance profilu. Otwory po obu stronach ramienia muszą być współosiowe. Najbezpieczniej obrabiać je w sposób zapewniający wspólną oś, a następnie sprawdzić przejście trzpieniem kontrolnym.
5. Zamontuj sworznie i tuleje – zastosuj tuleje ślizgowe oraz podkładki dystansowe ograniczające tarcie boczne. Sworzeń powinien przenosić obciążenie przez właściwą powierzchnię, a nie opierać się na gwincie. Każdą oś zabezpiecz przed wysunięciem za pomocą elementu mechanicznego, na przykład zawleczki, nakrętki koronowej lub innego rozwiązania dopasowanego do konstrukcji.
6. Dodaj prowadzenie elementów ruchomych – rolki i prowadnice muszą poruszać się bez klinowania w całym zakresie wysokości. Nie kompensuj przekoszenia większym luzem, ponieważ nadmierny luz zwiększa uderzenia i przyspiesza zużycie. Sprawdź także, czy platforma nie przesuwa się poprzecznie przy częściowym obciążeniu.
7. Zamontuj napęd – uchwyty siłownika lub łożyskowanie śruby ustaw tak, aby napęd pracował w osi przewidzianej przez projekt. Siłownik nie powinien przejmować sił bocznych wynikających z krzywej pracy mechanizmu. W napędzie śrubowym trzeba zabezpieczyć śrubę przed wyboczeniem i zastosować nakrętkę zdolną do przeniesienia pełnego obciążenia.
8. Wykonaj spoiny konstrukcyjne – przed spawaniem ustaw elementy w przyrządach lub tymczasowo je podeprzyj, aby ograniczyć ściąganie materiału. Spoiny powinny mieć ciągłość, właściwe wtopienie i długość wynikającą z obliczeń lub projektu. Oczyść je i skontroluj wizualnie, a przy urządzeniu o większym udźwigu zleć badanie osobie posiadającej odpowiednie kompetencje.
9. Przeprowadź próbę ruchu bez obciążenia – wykonuj powolne cykle na całym zakresie. Obserwuj sworznie, tuleje, rolki, spoiny i ramiona. Każde zacinanie, nagły skok, ocieranie albo skręcanie platformy trzeba usunąć przed dalszym testem.

Nie podawaj gotowych wymiarów profili bez znajomości udźwigu i geometrii. Dwa stoły o tej samej długości ramion mogą wymagać zupełnie innego przekroju, jeśli różnią się masą platformy, wysokością podnoszenia, sposobem podparcia lub obciążeniem bocznym.

Jak zapewnić bezpieczeństwo użytkowania?

Samodzielnie wykonany stół nożycowy jest urządzeniem dźwigowym. Nie używaj go do podnoszenia ludzi. Jeżeli konstrukcja ma pracować komercyjnie, przenosić duże obciążenia albo być częścią linii produkcyjnej, potrzebny jest projekt i ocena wykonana przez kompetentnego konstruktora. W warunkach warsztatowych także nie wolno traktować deklarowanego udźwigu jako wartości orientacyjnej.

Największe zagrożenie stanowią miejsca, w których ramiona, rolki i prowadnice zbliżają się do siebie. Osłony lub oznaczenia powinny uniemożliwiać włożenie dłoni w strefę zgniatania. Podczas prac pod podniesioną platformą stosuj sztywne podpory serwisowe. Nie wystarczy zawór hydrauliczny, śruba napędowa ani podnośnik utrzymujący ciężar wyłącznie dzięki ciśnieniu lub tarciu.

Przed pierwszym testem obciążeniowym sprawdź następujące punkty:

• Wszystkie spoiny są oczyszczone, ciągłe w wymaganych miejscach i sprawdzone pod kątem pęknięć, podtopień oraz braku wtopienia.
• Sworznie mają właściwe luzy robocze, a ich zabezpieczenia uniemożliwiają wysunięcie podczas pracy.
• Mechanizm porusza się płynnie bez zacięć, gwałtownych przeskoków i widocznego przekoszenia.
• Rama dolna, platforma, prowadnice i uchwyty napędu nie odkształcają się podczas próby bez obciążenia.
• Napęd ma ograniczenie ruchu, a układ hydrauliczny ma rozwiązanie chroniące przed niekontrolowanym opadaniem.
• Próba z obciążeniem odbywa się stopniowo, z dala od strefy zgniatania i bez osób pod platformą.

Test obciążeniowy wykonuj etapami, zaczynając od małego, stabilnego obciążenia i obserwując konstrukcję w każdym położeniu. Nie stawiaj ładunku na samym brzegu platformy bez sprawdzenia odporności na skręcanie. Po pierwszych cyklach ponownie skontroluj spoiny, sworznie, tuleje i mocowanie napędu.

O czym pamiętać na koniec?

Dobrze wykonany stół nożycowy wymaga precyzyjnego osiowania, sztywnych elementów i napędu dobranego do rzeczywistego obciążenia. Przed oddaniem urządzenia do pracy wykonaj kontrolę techniczną i próbę obciążeniową, a później regularnie sprawdzaj luzy, zużycie tulei, stan spoin oraz zabezpieczenia sworzni.
