Jak wybrać konstrukcję pod panele fotowoltaiczne? Rodzaje i zasady doboru

Instalacje fotowoltaiczne to dzisiaj przyszłościowa inwestycja, ponieważ ceny energii idą stale w górę. Aby korzystać z prądu, który produkowany jest przez panele fotowoltaiczne, konieczne jest ich odpowiednie zamontowanie. Do tego celu stosowane są konstrukcje pod fotowoltaikę. Jakie rodzaje tych konstrukcji używane są najczęściej? Jak dobrać te odpowiednie?

Do czego służy konstrukcja pod panele fotowoltaiczne?

Konstrukcje pod panele fotowoltaiczne mają na celu stabilne zamocowanie paneli, aby mogły one spełniać swoją funkcję, czyli pobierać promieniowanie słoneczne. Umożliwiają one umieszczenie ich na różnych pokryciach dachowych, na gruncie albo na innych konstrukcjach.

Poza możliwością zamontowania paneli zadaniem konstrukcji jest zabezpieczenie ich przed uszkodzeniami, do jakich może dochodzić na skutek warunków atmosferycznych jak porywisty wiatr. Dodatkowo konstrukcje pod panele ułatwiają poprowadzenie niezbędnego okablowania od paneli do reszty instalacji i zabezpieczenie kabli przed uszkodzeniem.

Konstrukcja pod panele fotowoltaiczne – budowa

Konstrukcja pod panele fotowoltaiczne składa się ze stelażu, na którym umieszcza się panele, a także z elementów, które łączą stelaż z podłożem i dobierane są do miejsca instalacji.

Najczęściej spotykane są konstrukcje pod panele fotowoltaiczne w postaci profili nazywanych także szynami montażowymi, na których umieszcza się panele. Również mogą mieć one formę trójkątów montażowych oraz podpór z ramionami, na których montowane są panele.

Do montażu używane są też elementy montażowe jak haki dachowe, także z regulacją, uchwyty dachowe, w tym dopasowane do paneli klemy końcowe i środkowe, łączniki profili, nakrętki, śruby.

Rodzaje konstrukcji pod panele fotowoltaiczne

Obecnie w użyciu można znaleźć różne konstrukcje pod fotowoltaikę. Warto poznać ich rodzaje, by rozeznać się, w jakich przypadkach wykorzystać konkretne rozwiązanie, które będzie najkorzystniejsze.

Rodzaje konstrukcji pod fotowoltaikę pod względem zastosowanego materiału

Do ich wykonania stosuje się materiały o wysokiej odporności na czynniki zewnętrzne, w tym na wilgoć i promieniowanie UV.

Najczęściej spotykane konstrukcje pod panele fotowoltaiczne to:

• konstrukcje z aluminium i stali nierdzewnej,
• konstrukcje z aluminium i stali ocynkowanej z elementami łączącymi ze stali nierdzewnej,
• konstrukcje ze stali ocynkowanej.

Wśród powyższych najwyższą odpornością na czynniki zewnętrzne charakteryzują się konstrukcje z aluminium i stali nierdzewnej, czyli metali nierdzewnych. Są jednak najdroższe. Najmniej można zapłacić za te wykonane w całości ze stali ocynkowanej.

Aby konstrukcja mogła posłużyć jak najdłużej, warto dopłacić za lepszy wariant, jednak również dobrej jakości konstrukcja ocynkowana może być bardzo trwała i przy tym nie będzie pociągała za sobą sporych kosztów.

Rodzaje konstrukcji pod fotowoltaikę pod względem miejsca montażu

Jak wspomniano wcześniej, konstrukcje pod panele fotowoltaiczne mogą być zamontowane na pokryciach dachowych, gruncie lub innych konstrukcjach, dlatego dzielone są one również pod względem miejsca montażu.

W przypadku instalacji paneli na dachach wykorzystuje się również różne konstrukcje w zależności od rodzaju dachu – płaskiego lub skośnego.

Konstrukcja pod panele fotowoltaiczne – jak dobrać odpowiednią?

Dobór konstrukcji pod fotowoltaikę zależy przede wszystkim od jej miejsca montażu. Należy wziąć to pod uwagę, gdyż wybór odpowiedniego miejsca będzie miał kluczowy wpływ na wydajność całej instalacji.

Montaż paneli fotowoltaicznych na dachu skośnym

W tym przypadku konstrukcje pod panele fotowoltaiczne dobiera się pod kątem rodzaju pokrycia zastosowanego na dachu.

• Pokrycie z dachówki ceramicznej, betonowej – montaż prowadzony jest do krokwi z użyciem dedykowanych uchwytów. Pozwalają one na wybór odpowiedniej wysokości i poziomu konstrukcji.
• Pokrycie z blachodachówki – konstrukcję przygotowuje się za pomocą profili – szyn montażowych mocowanych do krokwi dachu.
• Pokrycie z blachy trapezowej – stosuje się szyny montażowe dopasowane do przetłoczeń blachy.

Montaż paneli fotowoltaicznych na dachu płaskim

Panele fotowoltaiczne mogą być również zamontowane na dachu płaskim. Stosuje się wtedy poniższe systemy montażu.

• Dedykowane balastowe bloki betonowe pod panele fotowoltaiczne – bez konieczności dodatkowego balastu.
• Bloki betonowe pod wsporniki dla paneli fotowoltaicznych – używane są najczęściej bloczki fundamentowe.
• Konsole z tworzywa sztucznego – wypełniane są balastem, na przykład ze żwiru lub bloczków betonowych.
• Ramy ze stali na słupkach – konstrukcja używana w przypadku dachów betonowych.

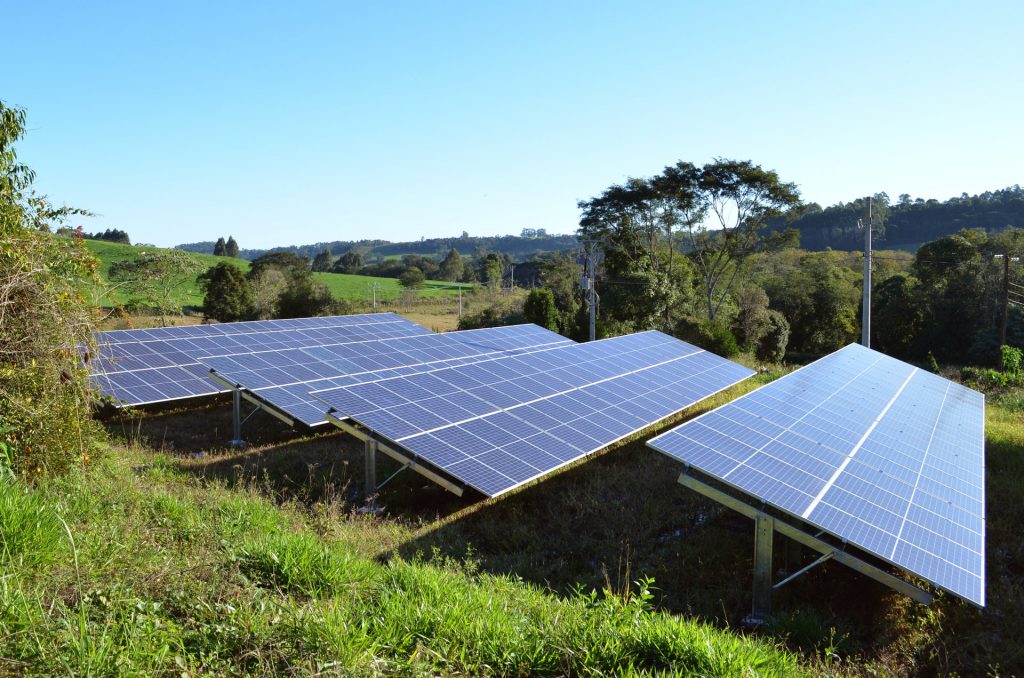

Montaż paneli fotowoltaicznych na gruncie

Montaż fotowoltaiki jest możliwy nie tylko na dachu, ale również na gruncie. Jako konstrukcje pod panele fotowoltaiczne na gruncie najczęściej stosuje się gotowe stelaże z profili z dodatkowymi elementami jak klemy środkowe i końcowe.
